1 范圍

      本文件規定了地下礦井用鋼絲繩芯阻燃輸送帶（簡稱帶）的結構、標記、技術要求、試驗方法、檢驗、標志、包裝、貯存和運輸。

      本文件適用于地下礦井使用的鋼絲繩芯阻燃輸送帶。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 528 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定

      GB/T 3512 硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗

      GB/T 3684 輸送帶 導電性 規范和試驗方法

      GB/T 3685 輸送帶 實驗室規模的燃燒特性 試驗方法

      GB/T 5752 輸送帶 標志

      GB/T 5753 鋼絲繩芯輸送帶 總厚度和覆蓋層厚度的測定方法

      GB/T 5754.2 鋼絲繩芯輸送帶 縱向拉伸試驗 第2部分：拉伸強度的測定

      GB/T 5755 鋼絲繩芯輸送帶 繩與包覆膠粘合試驗 原始狀態下和熱老化后試驗

      GB/T 5756 輸送帶術語及其定義

      GB/T 7986-2013 輸送帶 滾筒摩擦試驗

      GB/T 9770 普通用途鋼絲繩芯輸送帶

      GB/T 9867-2008 硫化橡膠或熱塑性橡膠耐磨性能的測定（旋轉輥筒式磨耗機法）

      GB/T 17044 鋼絲繩芯輸送帶 覆蓋層與帶芯層粘合強度試驗

      GB/T 33514 鋼絲繩芯輸送帶 鋼絲繩橫向和垂直位移的測定

      GB/T 39813 輸送帶 貯存和搬運指南

      GB/T 39817 輸送帶 丙烷燃燒器中規模可燃性試驗方法

      HG/T 2410 輸送帶 取樣

      ISO 20238:2018 輸送帶 滾筒摩擦試驗（Conveyor belts-Drum friction testing）

3 術語和定義

      GB/T 5756界定的以及下列術語和定義適用于本文件。

3.1

      有焰燃燒 afterflame

      火源撤離后持續存在火焰的燃燒。

3.2

      無焰燃燒 glowing

      因熱而發光的燃燒（無火焰）。

3.3

      拉斷強度 breaking strength

      帶的縱向拉伸試驗中，試樣最大拉斷力與試樣寬度的比值。

      注：拉斷強度的單位為牛頓每毫米（N/mm）。

4 結構

4.1 產品結構

4.1.1 標準型帶

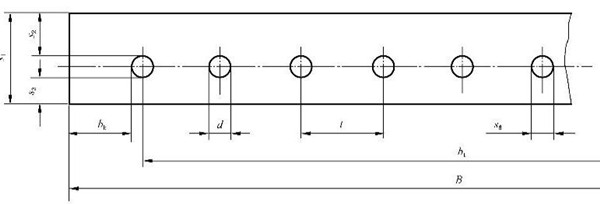

      標準型帶由上、下覆蓋層和帶芯層構成，如圖1所示。

      標引序號說明：

      B——帶的寬度：

      b_t——兩端鋼絲繩之間的中心距離；

      b_k——邊膠寬度；

      d——鋼絲繩直徑：

      s₁——帶的總厚度；

      s₂——上覆蓋層厚度；

      s₃——下覆蓋層厚度；

      s₆——帶芯層厚度（s₆＝d）；

      t——鋼絲繩間距。

圖1 標準型帶的橫截面結構示意圖

4.1.2 具有橫向增強體帶

      具有橫向增強體帶分為具有緩沖層帶和具有橫向件帶。

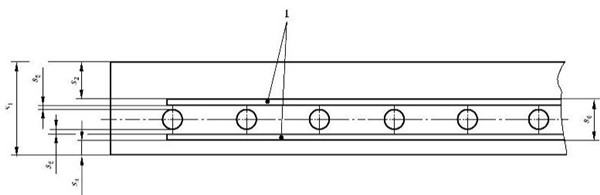

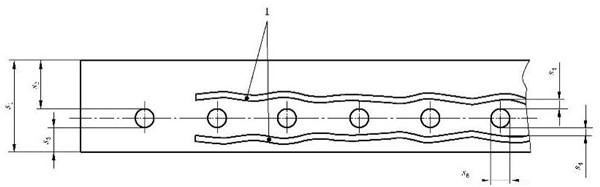

      具有緩沖層帶的橫截面結構如圖2所示，具有橫向件帶的橫截面結構如圖3所示。

      單位為毫米

      標引序號說明：

      1——緩沖層；

      s₁——帶的總厚度；

      s₂——上覆蓋層厚度；

      s₃——下覆蓋層厚度；

      s₄——緩沖層到縱向鋼絲繩的距離；

      s₆——帶芯層厚度（s₆＝d）。

圖2 具有緩沖層帶的橫截面結構示意圖

      單位為毫米

      標引序號說明：

      1——橫向件；

      s₁——帶的總厚度：

      s₂——上覆蓋層厚度；

      s₃——下覆蓋層厚度：

      s₅——橫向件到縱向鋼絲繩的距離：

      s₆——帶芯層厚度（s₆＝d）。

圖3 具有橫向件帶的橫截面結構示意圖

4.2 帶型結構

      帶型系列見表1。
