1 范圍

      本標準規定了法蘭連接尺寸和密封面符合GB/T 2501、CB/T 4196規定的船用法蘭消火栓（以下簡稱消火栓）的分類和標記、要求、試驗方法、檢驗規則、標志、包裝和貯存。

      本標準適用于介質為淡水、海水消防管路系統用消火栓的設計、制造和驗收。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 600-2008 船舶管路閥件通用技術條件

      GB/T 1176-2013 鑄造銅及銅合金

      GB/T 1184-1996 形狀和位置公差 未注公差值

      GB/T 1220-2007 不銹鋼棒

      GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差

      GB/T 1958 產品幾何技術規范（GPS）幾何公差 檢測與驗證

      GB/T 2031-2018 船用消防接頭

      GB/T 2501 船用法蘭連接尺寸和密封面

      GB/T 5231-2012 加工銅及銅合金牌號和化學成分

      GB/T 5574-2008 工業用橡膠板

      GB/T 16253-1996 承壓鋼鑄件

      CB/T 3927 船用鑄造閥件壁厚

      CB/T 4196 船用法蘭 連接尺寸和密封面

3 分類和標記

3.1 型式

      消火栓的型式規定如下：

      AS型-法蘭連接尺寸符合GB/T 2501的直通型消火栓。

      A型-法蘭連接尺寸符合CB/T4196的直通型消火栓。

      BS型-法蘭連接尺寸符合GB/T 2501的直角型消火栓。

      B型-法蘭連接尺寸符合CB/T 4196的直角型消火栓。

3.2 基本參數

      消火栓的基本參數見表1。

表1 消火栓的基本參數

3.3 結構和尺寸

3.3.1 公稱壓力PN16的AS型、BS型消火栓的結構和基本尺寸見圖1和表2。

a）軟密封消火栓

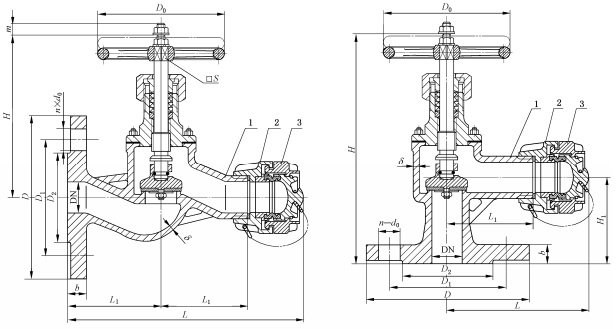

圖1 AS型、A型、BS型、B型消火栓

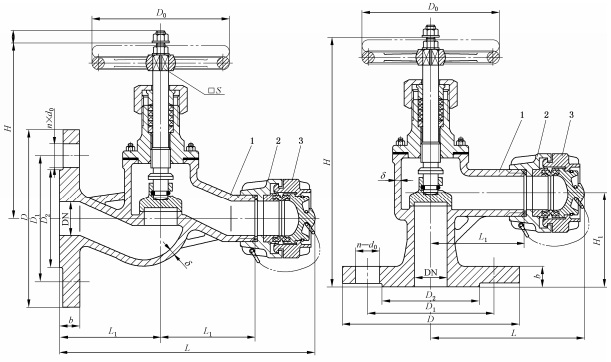

b) 硬密封消火栓

說明：

1-消防閥：

2-消防接頭；

3-接頭封蓋。

圖1（續）

表2 AS型、BS型消火栓的基本尺寸

3.3.2 公稱壓力PN16的A型、B型消火栓的結構和基本尺寸見圖1和表3。

表3 A型、B型消火栓的基本尺寸

3.3.3 工作壓力P為3.0MPa的B型消火栓的結構尺寸見圖2和表4。
